Membranpumper arbeid ved å bruke en fleksibel membran som oscillerer frem og tilbake feller å skape et vakuum for inntak av væske og et positivt trykk for å slippe ut den. Denne frem- og tilbakegående fortrengningsmekanismen sikrer en tetning mellom drivmekanismen og den pumpede væsken, noe som gjør den ideell for håndtering av etsende, slitende eller viskøse væsker uten lekkasje.
Kjernemekanismen: Hvordan fungerer en membranpumpe?
Den grunnleggende operasjonen til en membranpumpe er avhengig av volumendringen i et pumpekammer lettet av bevegelsen til en fleksibel membran. Når membranen trekkes bort fra pumpehodet, øker volumet av kammeret, og reduserer det indre trykket. Dette skaper et vakuum som trekker væske gjennom innløpsventilen. Omvendt, når membranen skyves mot pumpehodet, reduseres volumet, øker trykket og tvinger væsken ut gjennom utløpsventilen.

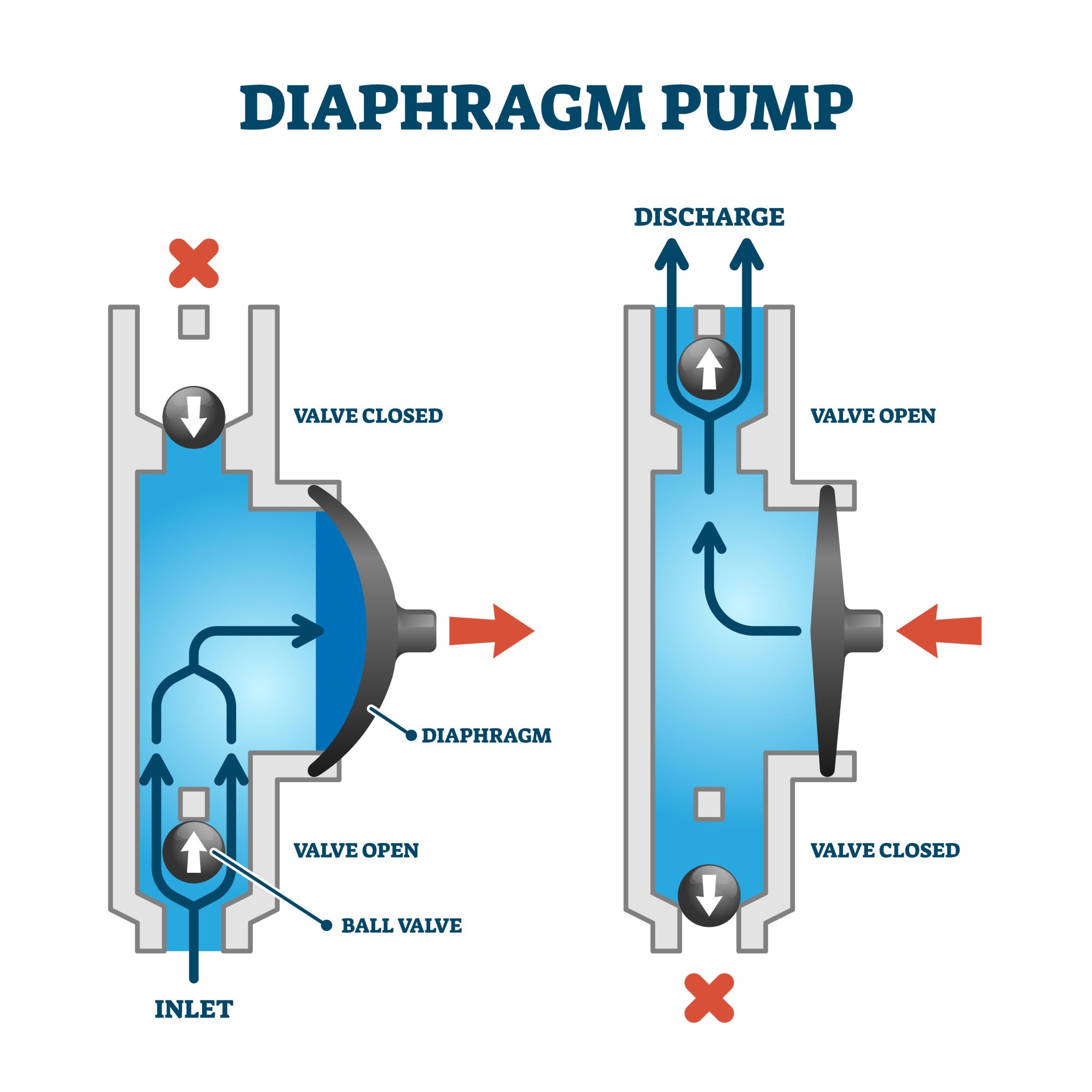

Å forstå hvordan fungerer membranpumper i detalj må man se på totaktssyklusen:
- Sugeslaget: Membranen beveger seg utover, og skaper en lavtrykkssone. Den innløps tilbakeslagsventil åpnes på grunn av trykkforskjellen, slik at væske kan komme inn i kammeret, mens tilbakeslagsventil for utløp forblir tett forseglet.
- Utflodsslaget: Membranen beveger seg innover og komprimerer væsken. Det økte trykket tvinger innløps tilbakeslagsventil å lukke og tilbakeslagsventil for utløp for å åpne, og støter ut væsken inn i utløpsrøret.
Typer membranpumper og deres unike operasjoner
Membranpumper er primært kategorisert etter deres strømkilde: luftdrevne dobbeltmembranpumper (AODD) og motordrevne (mekaniske/hydrauliske) pumper. Hver type bruker den samme grunnleggende membranbevegelsen, men er forskjellig i hvordan energien overføres til selve membranen.
1. Luftdrevne dobbeltmembranpumper (AODD).

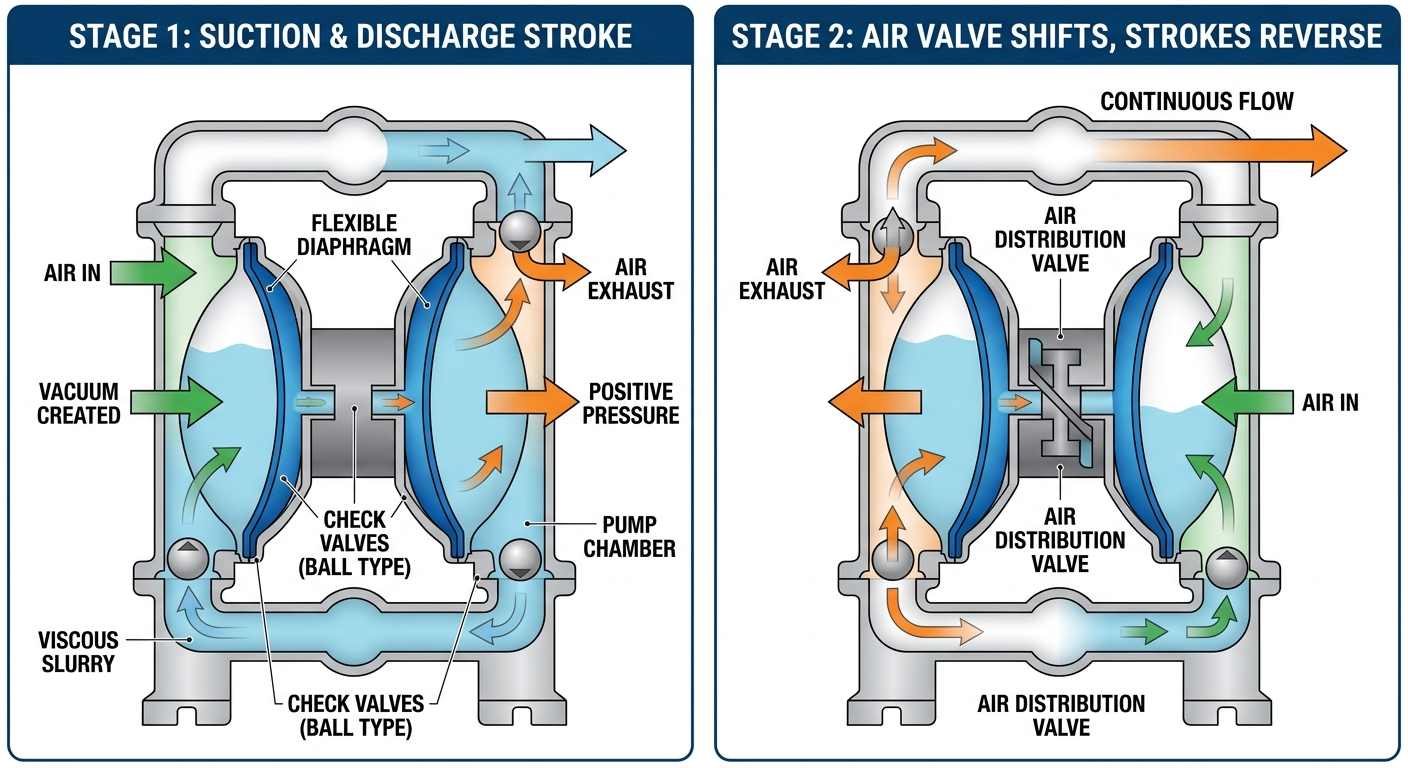

AODD-pumper bruker trykkluft for å skifte en felles aksel som forbinder to membraner, noe som muliggjør en kontinuerlig pumpehandling. Når luft ledes til baksiden av diafragma A, skyver den væske ut av det første kammeret. Samtidig trekkes diafragma B innover, og skaper sug i det andre kammeret. En luftfordelingsventil sørger for at lufttilførselen veksler mellom de to sidene.
2. Mekanisk aktiverte membranpumper
Mekanisk drevne pumper bruker en sveiv eller eksentrisk girmekanisme for fysisk å trekke og skyve membranen. Denne utformingen er vanlig i mindre applikasjoner og doseringspumper der presis kontroll over slaglengden er nødvendig. Den er svært effektiv for lavtrykks kjemisk dosering.
3. Hydraulisk aktiverte membranpumper
Hydrauliske membranpumper bruker et stempel for å sette trykk på en hydraulisk væske, som deretter beveger membranen. Fordi membranen er "balansert" mellom den hydrauliske væsken og den pumpede væsken, opplever den mindre mekanisk stress, noe som gjør denne typen egnet for høytrykks industrielle applikasjoner (opptil 100 bar eller mer).
Ytelsessammenligning: AODD vs. Mekanisk vs. Hydraulisk
Valg av riktig membranpumpe avhenger av nødvendig trykk, strømningshastighet og typen av væsken som håndteres. Nedenfor er en detaljert sammenligning av de tre primærteknologiene.
| Funksjon | AODD-pumper | Mekaniske pumper | Hydrauliske pumper |
| Strømkilde | Trykkluft | Elektrisk motor | Elektrisk/hydraulisk |
| Maks trykk | Medium (8-10 bar) | Lav til Middels | Veldig høy (100 bar) |
| Selvfyllende | Utmerket | Bra | Bra |
| Håndtering av faste stoffer | Utmerket | Begrenset | Begrenset |
| Beste brukstilfelle | Slurry/kjemikalier | Vannbehandling | Høytrykksdosering |
Viktige fordeler ved å bruke membranpumper
Den primære fordelen med en membranpumpe er dens tetningsløse design, som eliminerer risikoen for lekkasjer og reduserer vedlikeholdskravene. I motsetning til sentrifugalpumper som krever mekaniske tetninger eller pakking, er den fleksibel diafragma fungerer som en statisk forsegling.
- Kjør-tørr-evne: De fleste AODD pumper kan gå tørr i lengre perioder uten skade på de interne komponentene, da det ikke er roterende deler som genererer varme fra friksjon.
- Nedsenkbare alternativer: Mange membranpumper er konstruert for å være helt nedsenket i væsken de pumper, forutsatt at luftavløpet er ventilert over væskenivået.
- Skjærfølsomhet: De gir en skånsom pumpevirkning, noe som er avgjørende for skjærfølsomme væsker som matvarer (sauser, kremer) eller polymerer som kan brytes ned under høyhastighetsrotasjon av andre pumpetyper.
- Eksplosjonssikker: Siden AODD-pumper kjører på luft i stedet for elektrisitet, er de iboende ATEX-klassifisert og trygt for bruk i farlige eller eksplosive miljøer.
Vedlikehold og vanlige utfordringer
Det vanligste feilpunktet i disse systemene er selve membranen, som til slutt blir trett på grunn av den konstante frem- og tilbakegående bevegelsen. Forståelse hvordan fungerer membranpumper innebærer å erkjenne at membranen er en slitedel.
Valg av membranmateriale
Å velge riktig materiale er avgjørende for lang levetid. For eksempel PTFE (teflon) gir overlegen kjemisk motstand, men er mindre fleksibel enn Santoprene or Nitrat . I en studie av kjemiske prosessanlegg økte bytte til en mer kompatibel elastomer membranens levetid med over 300 %, noe som reduserte nedetiden betraktelig.
Ventilhindringer
Tilbakeslagsventilene (kule- eller klafftype) må sitte perfekt for å opprettholde flyten. Hvis en fast partikkel setter seg fast i ventilsetet, vil pumpen miste sin fylling. Utnytter vektede ventilkuler kan ofte løse problemer der væsken er for tyktflytende til at standardkuler kan settes raskt.
Vanlige spørsmål: Forstå membranpumpedrift
Spørsmål: Hvorfor pulserer membranpumpen min?
A: Pulsering er et naturlig kjennetegn ved den frem- og tilbakegående handlingen. For å oppnå jevn flyt, installerer mange operatører en pulsasjonsdemper på utløpssiden for å absorbere trykktopper.
Spørsmål: Kan membranpumper håndtere faste stoffer?
A: Ja, spesielt AODD-pumper. Avhengig av pumpestørrelsen kan noen håndtere faste stoffer opp til 75 mm (3 tommer) i diameter uten tilstopping, forutsatt at de er utstyrt med klaffventiler .
Spørsmål: Hvordan kontrollerer jeg strømningshastigheten?
A: I luftdrevne versjoner justerer du ganske enkelt lufttrykket eller volumet som kommer inn i pumpen. For motordrevne versjoner, a Variable Frequency Drive (VFD) eller justering av slaglengden er standardmetoden.
Spørsmål: Hva er maksimal sugeløft?
A: Typiske membranpumper kan oppnå et tørrsugeløft på 3 til 6 meter. Når pumpen er "våt" (primet), kan sugeløftet øke betydelig til 8 eller 9 meter.
Konklusjon
Å mestre spørsmålet om "hvordan fungerer membranpumper" gjør at industrien kan optimalisere væskeoverføringsprosessene for sikkerhet og effektivitet. Enten du har å gjøre med aggressive kjemikalier, tykke oppslemminger eller sensitive matprodukter, er membranpumpen fortsatt et av de mest allsidige og pålitelige verktøyene i moderne konstruksjon. Ved å velge riktig drivtype og materiale kan du sikre en langvarig, lekkasjefri løsning for dine mest utfordrende pumpebehov.
